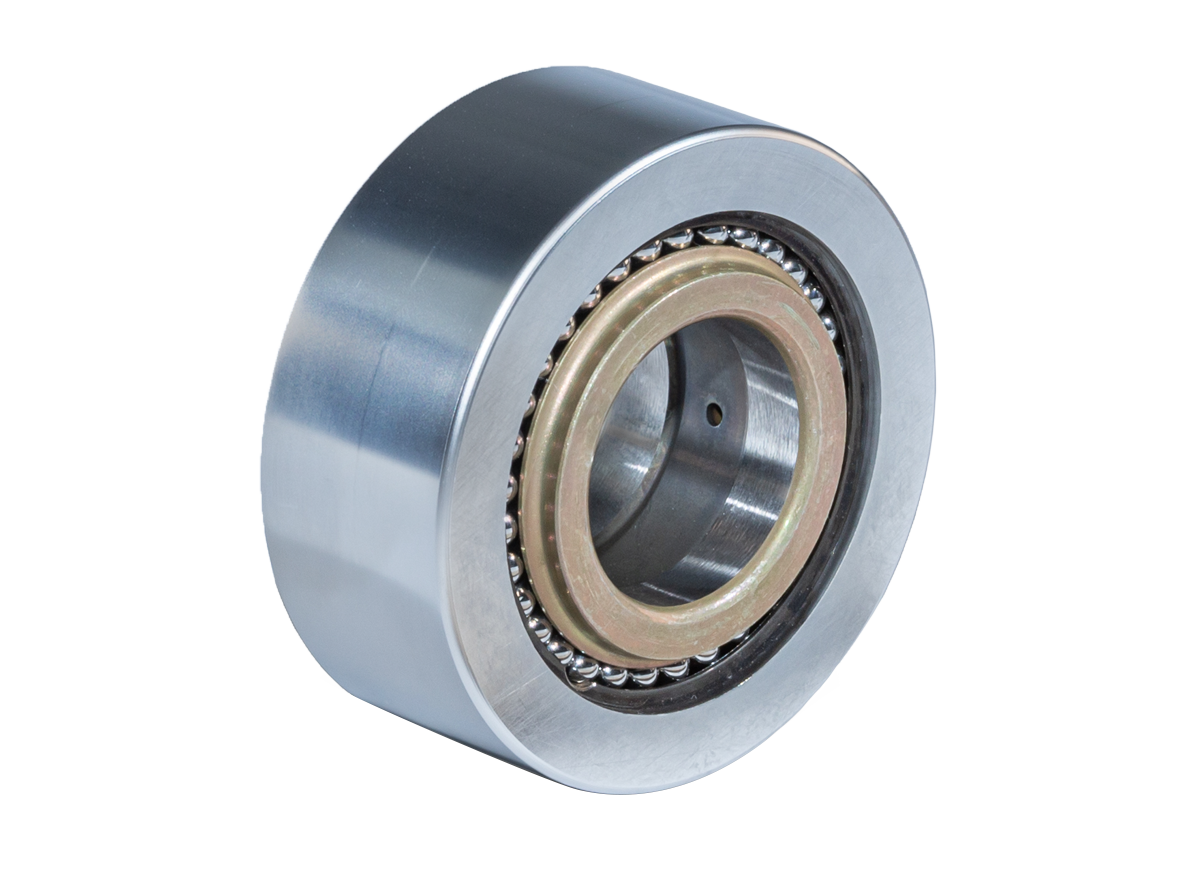

Wälzlager
Wälzlager bestehen aus einem Außenring, Wälzkörpern und einem Innenring. Durch das Abwälzen der Komponente über die Wälzkörper (Kugeln, Nadeln, Rollen) generieren sie nur einen Bruchteil des Reibwiderstands von Gleitlagern. Schmierfett und Dichtungen verbessern Lebensdauer, Korrosionswiderstand und Laufeigenschaften. Einsatzgebiete sind meist Applikationen mit schnellen Drehbewegungen, die ein geringes Anfangsreibmoment erfordern. Neben genormten Wälzlagern bietet die RWG kunden-spezifische Lösungen für hohe Anforderungen hinsichtlich Einsatztemperatur, Geschwindigkeit, Reibmoment und Belastungen an.
Sonderlösungen
Zum Beispiel:
- Integriertes Design: Flansch, Zapfen, Zahnwelle
- Geometrie: ein-/mehrreihig, Laufbahngeometrie, Käfig
- Schmierung: fettbefüllt, Schmierbohrung, -fitting
- Material: rostfreier Stahl, stickstofflegierter Stahl, Keramikkugeln
- Oberflächenschutz: Passivierung, Zn-Ni, Cadmium
- Abmessungen:
- Innendurchmesser bis ca. 200mm
- Außendurchmesser bis ca. 280mm
- Breite bis ca. 70mm
Technische Merkmale
- Durchgehärtet für hohe Belastbarkeit
- Feinstbearbeitete Laufbahn für Präzision und Laufruhe
- Temperaturbereich: -200°C bis +500°C
- Weitere technische Details unter Technologie
Kundenspezifisches Design

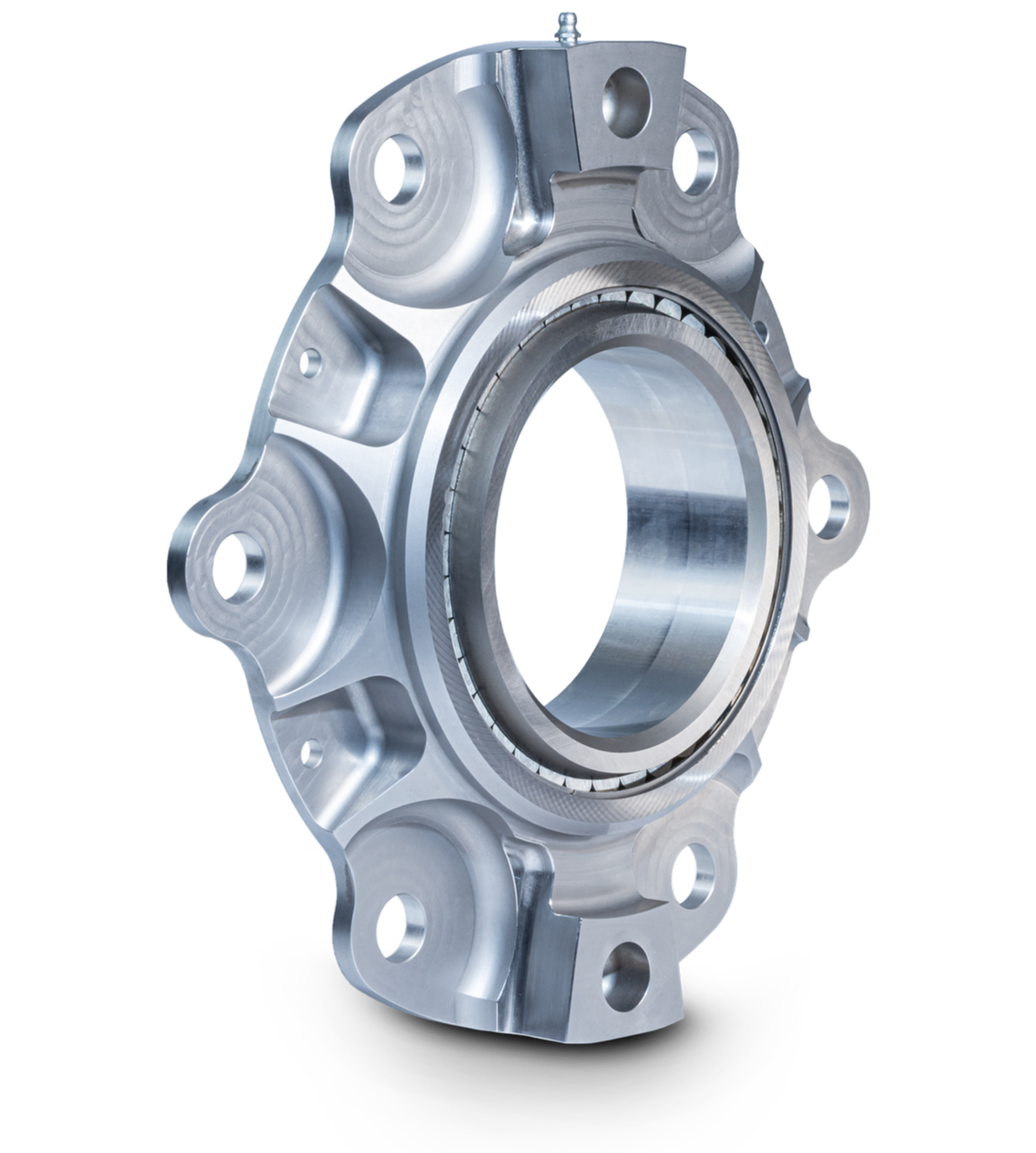

Integriertes Design: Pendelrollenlager mit komplexem Flansch in der Aufhängung der Landeklappen des Airbus A350
- Komplexe Flanschgeometrie als Teil des Außenrings
- PTFE-Dichtung
- Rostfreier Stahl 1.3544 für den Einsatz unter widrigen Umweltbedingungen
- Einzelteilprüfberichte für sicherheitsrelevante Bauteile
- Schmierfettbohrungen zur Nachschmierung während Service
- Zerstörungsfreie Magnetpulverprüfung nach ASTM E 1444
- Oberflächenschutz durch Passivierung und Zn-Ni-Schicht
RWG Wälzlager-Arten
| Kugel | Rolle / Nadel |
|---|---|
| Pendelkugellager | Zylinderrollenlager |
| Rillenkugellager | Tonnenrollenlager |
| Schrägkugellager | Pendelrollenlager |
| Vierpunktlager | Nadellager |
| (Zapfen-) Laufrollen | Stützrollen / Kurvenrollen |
Genormte Wälzlager
RWG bietet Wälzlager nach zahlreichen internationalen und OEM-Normen an:
- International: EN, SAE AS
- Airbus: ABS, NSA, ASNA
- Viele weitere
